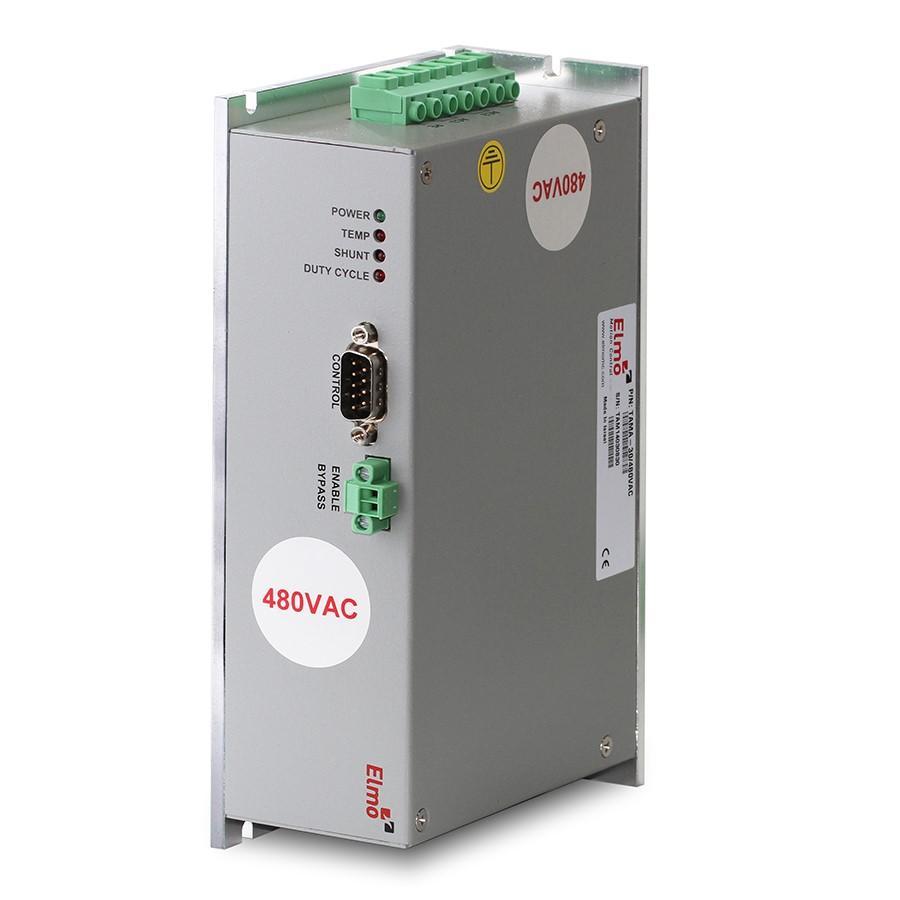

Tambourine-30

Tambourine (TAM-30) 是 Elmo 的紧凑直接供电电源,为多个伺服驱动器而设计。

分类: ,

描述

适合所有项目的理想电源

Tambourine (TAM-30) 是 Elmo 的紧凑型直接供电电源,为多个伺服驱动器而设计。

Tambourine 将最高3相528V的交流输入电压整流为滤波直流电压,连续输出电流 30 A(峰值 40 A)。也可作为不含集成电源的 Elmo伺服驱动器的补充。

更多了解 Elmo 电源,请阅读我们的白皮书。

特性:

  • Tambourine 将最高3相528V的交流输入电压整流为滤波直流电压,连续输出电流 30 A(峰值 40 A)
  • 单个 Tambourine-100 可以驱动的伺服驱动器数量仅受伺服驱动器的总功耗限制,不受Tambourine 输出电流的限制
  • 馈电隔离伺服驱动器时直接通过电源供电,或者采用非隔离伺服驱动器时可以通过隔离变压器供电
  • 高容量以保障单相电源工作时,输出电压仅少量下降
  • 具有再生制动功能,可快速制动高惯性
  • 内置浪涌电流限制装置,将开机电流限制在低水平,从而减少开机对电源的压力
  • 内置EMC 滤波,无需外部设备,因此符合 CE EMC 指令
  • 面板安装,简单快速
  • 内置保护与诊断功能
  • 支路占空比限制器
  • 三个诊断 LED:电源开启,支路开启,占空比限制

Tambourine 的亮点:

  • 连续输出电流:30 A
  • 交流输入
  • 单相或三相工作
  • 直连主电源
  • 高再生(制动)功能
  • 浪涌电流限制
  • “内部”EMC 滤波
  • UL 批准,符合 CE
电源

TAM-30/36
VAC

TAM-30/60
VAC

TAM-30/120
VAC

TAM-30/230
VAC

TAM-420
VAC

TAM -30/480
VAC

标称
输入交流电压
1×36 VAC

3×36 VAC
1×60 VAC

3×60 VAC
1×120 VAC

3×120 VAC
1×230 VAC

3×230 VAC
3×420 VAC3×480 VAC
最大输入
交流电压
1×38 VAC (L-N)

3×38 VAC (L-L)
1×61 VAC (L-N)

3×61 VAC (L-L)
1×131 VAC (L-N)

3×131 VAC (L-L)
1×270 VAC (L-N)

3×270 VAC (L-L)
3×470 VAC (L-L)3×528 VAC (L-L)
最大输出
连续功率
1650 W2700 W5700 W11400 W19500 W21000 W
最大输出
峰值功率
3300 W5400 W11400 W22800 W39000 W42000 W
额定直流
总线输出
(额定
交流电压下)
50 VDC85 VDC170 VDC325 VDC(用于 400 VAC)
594 VDC

(用于 420 VAC)
(用于 400 VAC)
678 VDC

(用于 480 VAC)
支路功率
(峰值)
1.8 kW4.5 kW5.5 kW6 KW5.5 kW6.7 kW
直流输出
连续电流
30 A30 A 30 A 30 A 30 A 30 A
直流输出
峰值电流
60 A60 A60 A60 A60 A60 A
匹配驱动器XXX-YY/60XXX-YY/100XXX-YY/200XXX-YY/400XXX-YY/700XXX-YY/800
重量1155 gr1155 gr1155 gr1155 gr1155 gr1155 gr
