Gold Drum HV

高电压大电流伺服驱动器
50-100A/400VDC, 35-100A/800VDC, *900VDC optional

描述

Gold Drum HV is a high power and network based servo drive

高功率超紧凑,直连电源,基于网络的伺服驱动器(最大功率65kW)

Gold Drum HV 100A/800V是Gold 系列中功率最大的一款伺服驱动器。设计为“直连电源”可用480 VAC (+10%)整流供电。

Gold DRUM HV 满足最高水平运动控制应用要求,提供最佳的伺服性能、先进网络总线技术、内置安全性和高功率密度,以及功能齐全的运动控制器和本地智能。

配合Elmo的分布式网络运动控制器 Gold Maestro,以及Gold系列智能伺服驱动器的其他成员,可以为最严苛的多轴运动应用提供先进的解决方案,开发周期短,同时保持高性能。

阅读 散热设计 上的应用注释,了解如何在使用 Gold Drum HV 时实现高效节能散热。

Gold Drum HV 亮点:

  • Gold系列核心运动控制技术
  • 超紧凑,最高功率密度
  • 高效率 ≈99%
  • 高伺服性能,高电流、速度、位置环带宽
  • 实时确定性网络通信:EtherCAT、CANopen
  • 主机通信:USB、Ethernet
  • 支持多种编码器反馈用于单闭环、双闭环以及龙门配置
  • 先进的整定、滤波和分组增益增强动态性能
  • 矢量控制正弦换相
  • 使用 Elmo Application Studio 软件工具轻松设置和整定
  • 基于 Windows 的应用程序便于用户快速简单地配置伺服驱动器,实现电机效能最优
  • 符合安全和 EMC标准:IEC61800、UL508c、UL60950、EC61800-5-2
  • 带旋转开关的 EtherCAT 驱动器从机,允许用户设置节点 ID
  • 两个旋转开关提供最多 255 个地址,都设置0表示无指定地址

400 V Type

特点

单位

50/400

R100/400

最小供电电压

VDC

*对于S、T 或A选择  =50
对于0 或1选择  =100

额定供电电压

VDC

325

最大供电电压

VDC

400

最大连续功率输出

kW

16.5

33

额定功率下的效率(标称条件下)

%

> 98

辅助供电电压选择

VDC

18至30VDC(仅 S、T 或 A 选择)

辅助电源

VA

≤5 VA,无外部负载
≤7 VA,完全外部负载

连续电流 (Ic)
正弦波振幅/梯形直流换相

A

50

100

峰值电流

A

35

71

峰值电流

A

100

无峰值

重量

g (oz)

1.65 Kg (58.202 oz)

尺寸

mm (in)

180 x 142 x 75.2 (7.08" x 5.53" x 2.96")

数字输入/数字输出/模拟输入



6/4/1

安装方法



平板/壁挂式安装

800 V Type

特点

单位

35/800

50/800

R70/800

R100/800

最小供电电压

VDC

*对于S、T 或 A 选择 =95

额定供电电压

VDC

560 对于400 VAC
680 对于480 VAC

最大供电电压

VDC

780

最大连续功率输出

kW

22.5

32.5

45

65

额定功率下的效率(标称条件下)

%

> 98

辅助供电电压选择

VDC

18至30VDC(仅 S、T 或 A 选择)

辅助电源

VA

≤5 VA,无外部负载
≤7 VA,完全外部负载

连续电流限制 (Ic)正弦波振幅/梯形直流换相

A

35

50

70

100

连续均方根正弦换相电流限制 (Ic)

A

25

35

50

71

峰值电流

A

70

100

无峰值

无峰值

重量

g (oz)

1.65 Kg (58.202 oz)

尺寸

mm (in)

180 x 142 x 75.2 (7.08" x 5.53" x 2.96")

数字输入/数字输出/模拟输入



6/4/1

安装方法



平板/壁挂式安装

D Type connectors

D Type connectors Catalog Number and Configurations

RJ 45 connectors

RJ 45 connectors Catalog Number and Configurations

案例

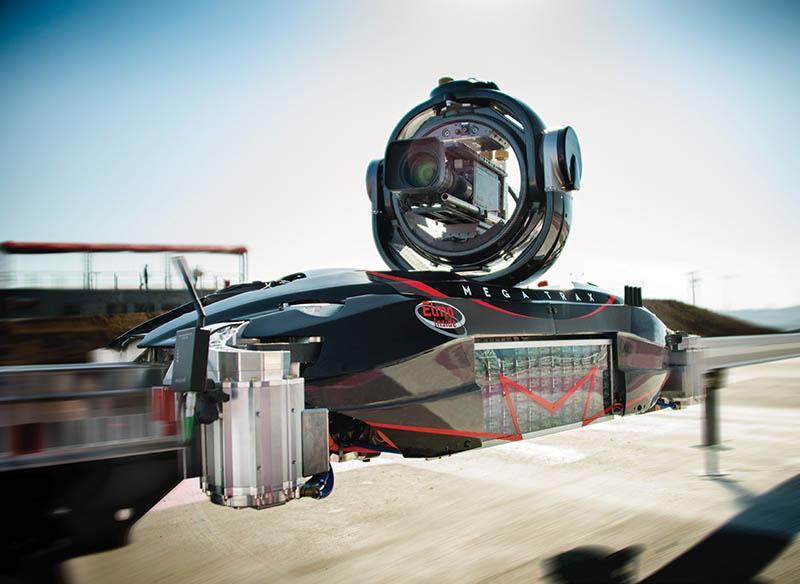

大功率伺服驱动器帮助好莱坞捕获爆炸动作

计算机合成图像 (CGI) 可以创造美轮美奂的画面,但对于扣人心弦的大片来说,真实动作拍摄依然无法取代的。
