Tambourine-100

用于伺服应用的智能大电流电源 –最高60kW输出功率,3相528V交流电压。

分类: ,

描述

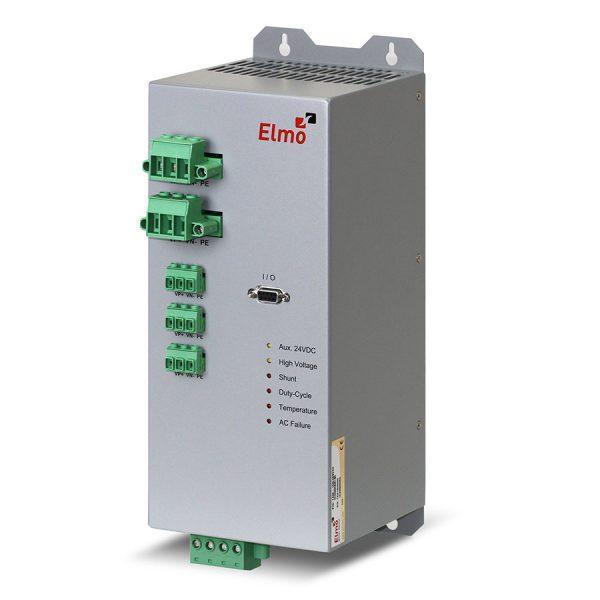

Tambourine 100 is a High Current, Power Supply for Servo Applications

适用于伺服各类应用的大电流智能电源 – 最高 60kW 输出功率,3相528V交流电压

Tambourine-100 是 Elmo 的最新的大功率大电流智能电源,为驱动多种 伺服驱动器而设计。

Tambourine-100Tambourine-100 将最高 3相528V交流输入电压整流为滤波直流电压,输出电流 100A(连续)和 200A(峰值)。

特性:

  • Tambourine-100 将最高 3相528V交流输入电压整流为滤波直流电压,输出电流 100A(连续)和 200A(峰值)。
  • 单个 Tambourine-100 电源可以驱动的伺服驱动器数量仅受伺服驱动器的总功耗限制,不受 Tambourine-100 的输出电流限制。因此,只要驱动器的总功耗低于 100 A,单个 Tambourine-100 就可以驱动多个伺服驱动器。
  • 馈电隔离伺服驱动器时可直接通过主电源供电,或者采用非隔离伺服驱动器时可以通过隔离变压器供电。
  • 具有再生制动功能,可快速制动高惯性。
  • 内置主动过零浪涌电流限制器,将开机电流限制在低水平,从而减少开机对 主电源的压力。
  • 具有内部 EMC 滤波,无需外部设备,符合 CE 和其他 EMC 规定。

采用金属书架(面板安装)结构,支持简单快速安装。

防护

内置保护:

  • 过高温度
  • “支路”占空比限制器
  • 相位损失

输入/输出

PLC 级,带隔离输入和输出

  • In 1- 启用/禁用直流电源总线输入
  • In 2 – 用于检测到相位损失或交流关闭时,快速放电的直流总线线路
  • Out 1 – 相位损失指示输出
  • Out 2 – 预温度保护指示输出



LED 指示灯

前显示屏有以下指示灯:

  • 辅助 24V
  • 高功率
  • 支路“开启”状态
  • 支路占空比限制
  • 过高温度
  • 交流故障

Tambourine 100 的亮点:

  • 100A 连续输出电流
  • AC 输入(50 至 500Hz)
  • 仅三相工作
  • 直连主电源
  • 高再生(制动)功能
  • 主动过零浪涌电流限制
  • 内置EMC 滤波
  • 使用 I/O 等级控制 On/Off 输出电源
  • 符合 UL、IEC、CE
电源TAM-100/120VACTAM-100/230VACTAM-100/480VAC
额定输入交流电压3X120VAC3X230VAC3X480VAC
最大输入交流电压3X125VAC3X270VAC3X528VAC
最大连续输出功率18KW38KW75KW
最大峰值输出功率36KW76KW150KW
额定直流总线输出(额定交流电压下)170 VDC325 VDC560VDC 用于 400VAC 输入
680VDC 用于 480VAC 输入
支路功率(峰值)9KW11KW23KW
支路跳闸电压 (V)182 至 189382 至 386747 至 758
直流连续输出电流100A100A100A
直流峰值输出电流200A200A200A
匹配驱动器XXX-YYY/200XXX-YYY/400XXX-YYY/800
辅助电源电压与功率20VDC 至 27.5VDC
12W(包括风机)
20VDC 至 27.5VDC
12W(包括风机)
20VDC 至 27.5VDC
12W(包括风机)
重量5Kg5Kg5Kg
工作温度0˚C 至 40˚C0˚C 至 40˚C0˚C 至 40˚C

The Tambourine 100 power supply conforms to the following industry safety standards:

安全和 EMC 标准项目
UL 508C 认可节能设备
符合 UL 840绝缘协调,包括电气设备的间隙和爬电距离
符合 UL 60950-1(以前的 UL 1950)信息技术设备安全,包括电气商业设备
符合 IEC/EN 61800-5-1可调速电动驱动器系统的安全
符合 IEC/EN 61800-3可调速电动驱动器系统的 EMC
符合 EN 60204-1低电压指令,73/23/EEC
Tambourine 100 Catalog Number and Configurations
